實驗室供氣系統的安裝施工是確保系統安全、可靠、長周期運行的核心環節，必須嚴格遵循設計文件、技術規范和安全標準。
1.需求調研與技術交底
與實驗室人員確認氣體種類（如惰性氣體、易燃?xì)怏w、有毒氣體）、流量、壓力參數及用氣點分布。
3.根據GB50016-2014《建筑設計防火規范》及JGJ91-2019《科研建筑設計標準》，明確氣瓶間位置（獨立設置，防爆等級≥2小時）、管道走向及安全間距要求。
2.材料采購與驗收
管道材料：
惰性氣體（N?、Ar）：316L不銹鋼光亮退火管（304BA）或316L EP級拋光管。
易燃?xì)怏w（H?、CH?）：無縫鋼管（內表面鍍鋅處理），配套防爆閥門及靜電接地裝置。
有毒氣體（Cl?、CO）：PTFE襯里管道或316L不銹鋼，配備泄漏報警及緊急切斷系統。
閥門與附件：選擇符合GB/T 12237-2015標準的法蘭、針閥及減壓閥，易燃?xì)怏w管道禁用銅質材料。
材料檢驗：核查質量證明書、規格型號及外觀缺陷（如裂紋、重皮），鍍鋅鋼管需采用鋼鋸切割，切口平整度≤3mm。
3.施工隊伍與現場準備
施工隊伍需具備GC2級壓力管道安裝資質，焊工持特種設備作業證。
施工現場清理：氣瓶間地面做防爆處理，實驗臺區域預留管道穿墻套管（套管內無焊縫，間隙用非燃燒材料封堵）。
工具準備：氬弧焊機、氣體檢測儀（可燃?xì)怏w檢測限≤0.1ppm）、管道切割機、法蘭連接工具等。
二、管道安裝階段
1.管道預制與加工
切割與坡口：采用機械割管刀（管徑≤10mm）或等離子切割，切口傾斜度≤管徑0.05且≤1mm，內壁無毛刺。
彎曲工藝：不銹鋼管道采用冷彎，彎曲半徑≥5倍管徑，避免褶皺。
標記移植：切割后保留原管材標識，標注氣體種類、流向及安裝日期。
2.管道連接與焊接
焊接工藝：
高純氣體管道：采用鎢極氬弧焊（GTAW）打底，手工電弧焊（SMAW）蓋面，焊縫內壁無瘢痕。
普通管道：對接焊縫間隙≤2mm，錯邊量≤壁厚10%。
法蘭連接：法蘭平行度偏差≤1.5%外徑且≤2mm，螺栓穿入方向一致，墊片采用聚四氟乙烯或軟金屬（禁用石棉）。
VCR連接：高純氣體管道采用VCR金屬密封件，確保無密封材料接觸氣體流通面。

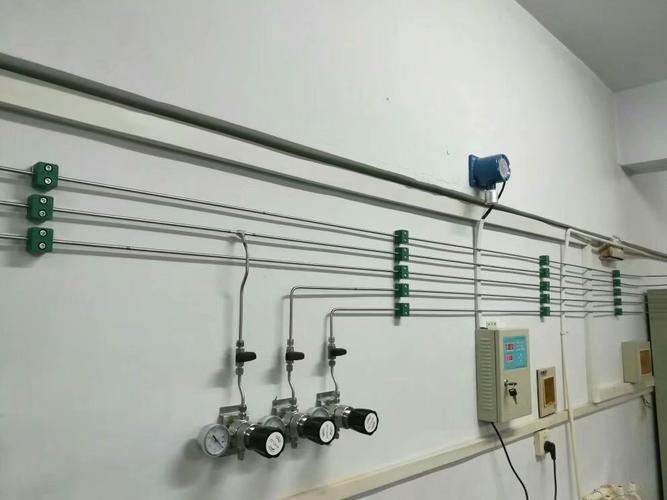

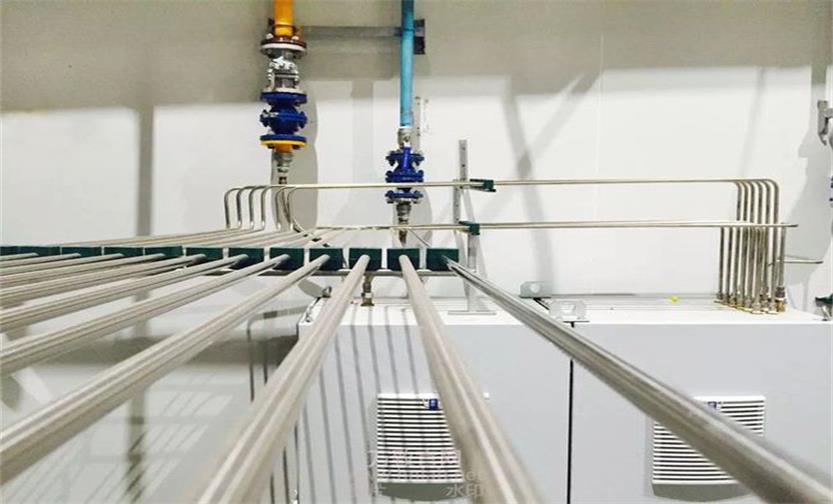

3.管道布局與固定
主干管道：沿墻或吊頂明敷，坡度≥0.3%（潮濕氣體管道坡向冷凝液收集器），支架間距：
管徑≤50mm：間距≤2m；
管徑＞50mm：間距≤3m。
分支管道：從主干管頂部引出，避免液滴積聚，末端設排污閥。
穿墻處理：管道穿墻處加套管，套管內填充防火密封膠，氣瓶間與實驗區管道分層敷設時，氫氣管道位于上層。
4.設備安裝與調試
調壓裝置：一級減壓閥（氣瓶間）設定壓力≤1MPa，二級減壓閥（實驗臺）設定至儀器需求壓力（如GC-MS需0.1-0.5MPa）。
終端模塊：實驗臺安裝針閥、快速接頭及壓力表，接口朝下并配備防塵帽。
自動切換系統：并聯氣瓶組配置自動切換裝置，主瓶壓力≤0.5MPa時備用瓶啟動，切換時間≤5秒。
1.氣密性測試
測試方法：管道內充入高純氮?dú)庵?.5MPa，保壓30分鐘，用肥皂水或氦質譜檢漏儀（靈敏度≤1×10??mbar·l/s）檢測泄漏點。
合格標準：無可見氣泡，壓力降≤0.01MPa。
2.壓力測試
強度試驗：管道內充氮?dú)庵?.5倍設計壓力（如設計壓力1MPa，試驗壓力1.5MPa），保壓10分鐘無泄漏。
穩壓測試：設計壓力下保壓24小時，壓力降≤2%為合格。
3.潔凈度驗證
吹掃工藝：采用高純氮?dú)猓兌取?9.999%）連續吹掃，流速≥20m/s，末端白布檢測無雜質。
顆粒檢測：對高純氣體管道，采用激光顆粒計數器檢測，0.1μm顆粒數≤100個/ft3。
4.安全系統聯動測試
泄漏報警：模擬氣體泄漏（如H?濃度1.5%VOL），驗證報警器（聲光報警+聯動排風）及緊急切斷閥響應時間≤3秒。
防爆測試：檢查氣瓶間防爆風機換氣次數≥12次/h，氫氣管道接地電阻≤4Ω。
符合GB50235-2010《工業金屬管道施工規范》、GB50316-2000《工業金屬管道設計規范》及JGJ91-2019要求。
提交材料：管道材質證明、焊接記錄、壓力測試報告、氣密性檢測報告、安全閥校驗記錄。
標識與檔案管理
管道標識：按ISO 13458標準，黃色（可燃）、綠色（惰性）、紅色（氧化性）標識氣體種類，箭頭標明流向。
維護檔案：建立管道巡檢記錄（每季度一次）、設備保養日志（每月一次）、應急演練記錄（每年兩次）。
（流程圖說明：從需求調研→材料驗收→管道預制→焊接安裝→安全測試→驗收交付，全程納入BIM模型管理，關鍵節點設置質量停檢點。）
1.氫氣管道特殊要求：
禁止與氧氣、氯氣管道共架敷設，間距≥0.5m；
末端設放空管（高度≥屋頂2m），配備阻火器。
2.有毒氣體防護：
氣瓶間設置負壓排風系統，換氣次數≥15次/h；
管道連接采用雙密封結構（如VCR+焊接），定期進行氣相色譜檢測（雜質濃度≤1ppm）。
3.冬季施工措施：
不銹鋼管道焊接時環境溫度≥5℃，否則需預熱至15℃；
吹掃用氮?dú)庑杓訜嶂?0℃以上，防止冷凝水生成。
通過以上嚴格的施工流程和質量控制，可以確保實驗室供氣系統安裝施工的質量和安全，為實驗室提供可靠的氣體供應保障。在實際施工中，還需根據具體實驗室的用氣需求和現場條件進行適當調整。
